Эксперименты с микросхемами. Подготовка к работе
Конструктор «Эксперименты с микросхемами»
Конструктор «Эксперименты с микросхемами» представляет собой набор из электронных компонентов, макетной платы и соединительных проводников.
Основным рабочим элементом конструктора является МАКЕТНАЯ ПЛАТА.
Макетная плата. Соединение контактных отверстий.
Макетная плата – это поле с большим количеством крошечных отверстий. Проволочные выводы электронных компонентов (резисторы, диоды, транзисторы, медные проводники) вставляются в эти отверстия.
Отверстия в верхних двух горизонтальных линиях и отверстия в нижних двух горизонтальных линиях соединены друг с другом.
Отверстия в средней части макетной платы связаны между собой вертикально. Как показано на рисунке.
Подготовка к работе.
2. Снимите с обеих сторон несущей пластины защитную пленку
и установите на любой стороне резиновые ножки.
Предварительно расположите батарейный отсек и макетку на несущей пластине.
Для удобства в будущих экспериментах макетку рекомендуем разместить красной линией вверх
3. Установите на днище батарейного отсека самоклейку. Снимите защитную пленку.
Установите батарейный отсек и макетку на несущую пластину.
После установки батареек в батарейный отсек наше макетное поле готово к работе.
Электронные компоненты, которые мы будем применять в наших экспериментах.
Источник питания.
В наших экспериментах мы будем использовать батарею из 4-х элементов питания по 1,5V.
Обозначение на электрической схеме Внешний вид батареи.
Светодиод.
Светодиод - это электрический прибор, излучающий свет при протекании электрического тока.
Обозначение на электрической схеме Внешний вид светодиода.
Резистор (сопротивление).
Пассивный элемент электрической цепи, характеризуемый только сопротивлением электрическому току.
Обозначение на электрической схеме Внешний вид резистора.
В наших экспериментах мы будем использовать резисторы мощностью 0,5 Ватт. Единицей измерения сопротивления является 1 Ом. Величина сопротивления резисторов так же измеряется в килоомах (кОм), мегаомах (мОм). Резисторы имеют очень маленький размер, поэтому величина сопротивления обозначается цветными линиями. Ниже приведена таблица кодировки величины сопротивления.
В наших экспериментах мы будем применять резисторы пяти номналов
Транзистор.
Радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи. Обычно используется для усиления, генерации и преобразования электрических сигналов.
Транзисторы бывают двух видов: p-n-p структуры, «прямой проводимости» и n-p-n структуры, «обратной проводимости».
В наших экспериментах мы будем использовать транзисторы n-p-n BC547 p-n-p BC557
Обозначение на электрической схеме Внешний вид транзистора.
n-p-n BC547 p-n-p BC557
Фоторезистор.
Фоторезистор — полупроводниковый прибор, изменяющий величину своего сопротивления при облучении светом.
Обозначение на электрической схеме Внешний вид фоторезистора.
Конденсатор.
Электрический прибор для накопления заряда и энергии электрического поля.
Конденсаторы бывают полярные и неполярные.
Обозначение на электрической схеме Внешний вид конденсатора.
Неполярный полярный неполярный полярный
Громкоговоритель динамический. Динамик.
Динамический громкоговоритель предназначен для преобразования электрических сигналов в акустические (звуковые)
Обозначение на электрической схеме Внешний вид
Соединение компонентов в схеме осуществляется проволочными перемычками.
Конструктор «Эксперименты с микросхемами» представляет собой набор из электронных компонентов, макетной платы и соединительных проводников.
Основным рабочим элементом конструктора является МАКЕТНАЯ ПЛАТА.
Макетная плата. Соединение контактных отверстий.
Макетная плата – это поле с большим количеством крошечных отверстий. Проволочные выводы электронных компонентов (резисторы, диоды, транзисторы, медные проводники) вставляются в эти отверстия.
Отверстия в верхних двух горизонтальных линиях и отверстия в нижних двух горизонтальных линиях соединены друг с другом.
Отверстия в средней части макетной платы связаны между собой вертикально. Как показано на рисунке.
Подготовка к работе.
- Достаньте из коробки несущую пластину, батарейный отсек, макетку, самоклейку и резиновые ножки.
2. Снимите с обеих сторон несущей пластины защитную пленку
и установите на любой стороне резиновые ножки.
Предварительно расположите батарейный отсек и макетку на несущей пластине.
Для удобства в будущих экспериментах макетку рекомендуем разместить красной линией вверх
3. Установите на днище батарейного отсека самоклейку. Снимите защитную пленку.
Установите батарейный отсек и макетку на несущую пластину.
После установки батареек в батарейный отсек наше макетное поле готово к работе.
Электронные компоненты, которые мы будем применять в наших экспериментах.
Источник питания.
В наших экспериментах мы будем использовать батарею из 4-х элементов питания по 1,5V.
Обозначение на электрической схеме Внешний вид батареи.
Светодиод.
Светодиод - это электрический прибор, излучающий свет при протекании электрического тока.
Обозначение на электрической схеме Внешний вид светодиода.
Резистор (сопротивление).
Пассивный элемент электрической цепи, характеризуемый только сопротивлением электрическому току.
Обозначение на электрической схеме Внешний вид резистора.
В наших экспериментах мы будем использовать резисторы мощностью 0,5 Ватт. Единицей измерения сопротивления является 1 Ом. Величина сопротивления резисторов так же измеряется в килоомах (кОм), мегаомах (мОм). Резисторы имеют очень маленький размер, поэтому величина сопротивления обозначается цветными линиями. Ниже приведена таблица кодировки величины сопротивления.
В наших экспериментах мы будем применять резисторы пяти номналов
Транзистор.
Радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи. Обычно используется для усиления, генерации и преобразования электрических сигналов.
Транзисторы бывают двух видов: p-n-p структуры, «прямой проводимости» и n-p-n структуры, «обратной проводимости».
В наших экспериментах мы будем использовать транзисторы n-p-n BC547 p-n-p BC557
Обозначение на электрической схеме Внешний вид транзистора.
n-p-n BC547 p-n-p BC557
Фоторезистор.
Фоторезистор — полупроводниковый прибор, изменяющий величину своего сопротивления при облучении светом.
Обозначение на электрической схеме Внешний вид фоторезистора.
Конденсатор.
Электрический прибор для накопления заряда и энергии электрического поля.
Конденсаторы бывают полярные и неполярные.
Обозначение на электрической схеме Внешний вид конденсатора.
Неполярный полярный неполярный полярный

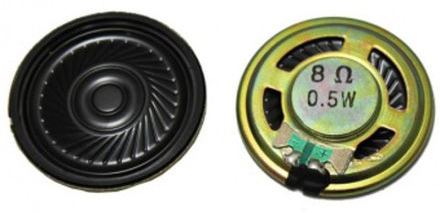

Громкоговоритель динамический. Динамик.
Динамический громкоговоритель предназначен для преобразования электрических сигналов в акустические (звуковые)
Обозначение на электрической схеме Внешний вид
Соединение компонентов в схеме осуществляется проволочными перемычками.
