Набор для быстрого прототипирования электронных устройств на основе микроконтроллерной платформы. МАКРОШИЛД MS1-16 KV

Описание лабораторного стенда

Набор для быстрого прототипирования электронных устройств на основе микроконтроллерной платформы.
Стенд разработан для образовательных учреждений и технопарков, школьных Кванториумов. Состав набора и функциональные возможности соответствуют требованиям распоряжения Минпросвещения России от 12.01.2021 №Р-4 «Об утверждении методических рекомендаций по созданию и функционированию детских технопарков «Кванториум» на базе общеобразовательных организаций» в части технологического профиля «РОБО».
Набор для быстрого прототипирования электронных устройств предназначен для изучения принципов проектирования принципиальных электрических схем радиоэлектронных устройств и программирования микроконтроллеров в среде Arduino IDE.
Набор содержит в себе стенд для сборки устройств, контроллер Arduino UNO, комплект электронных компонентов, датчиков, модулей. Примеры программ и схем электронных устройств.

Стенд выполнен в настольном варианте. Для проведения лабораторных работ на рабочем месте необходим персональный компьютер с установленным программным обеспечением Arduino IDE. Порядок установки среды Arduino IDE описан в примерах работы

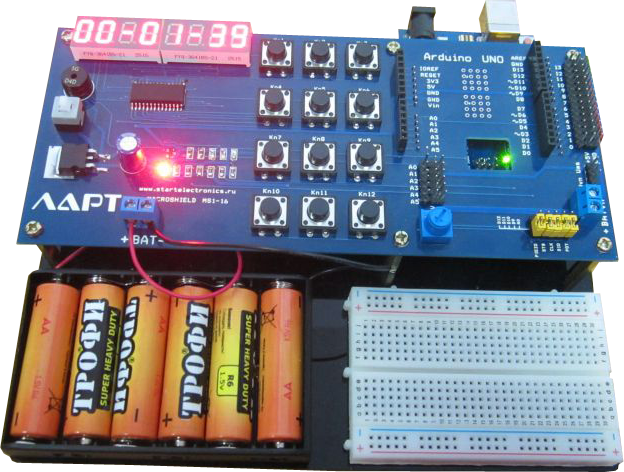

Плата МАКРОШИЛД



На плате размещены следующие компоненты.
1.Стабилизатор питания 5 Вольт.
Стабилизатор предназначен для формирования стабилизован-
ного напряжения 5В, питающего все цепи стенда.
2. Модуль клавиатуры и светодиодного дисплея.
Модуль предназначен для отработки методов и способов
программирования микроконтроллера для управления диспле-
ем и клавиатурой.
3. Разъемы и гнезда для установки платы Arduino UNO и различ-
ных совместимых шильдов.
4. Штыревые контакты для подключения датчиков, исполнитель-
ных механизмов к пинам микроконтроллера.

Плата ARDUINO UNO R3.
Плата устанавливается с нижней стороны Макрошилда на
штыревые контакты. В верхней части платы Макрошилда
установлены гнезда, соответствующие гнездам платы
Arduino Uno. Гнезда предназначены дляустановки совместимых
с Arduino Uno шильдов.

Макетное поле.
Макетное поле на 400 контактных точек для установки разли-
ных датчиков, сборки несложных электронных схем.

Батарейный отсек на 6 батареек типа АА.
Батарейное питание стенда обеспечивает работу собранных
электрических схем при отключении стенда от компьютера

Набор датчиков, электронных компонентов и соединительных
проводов.
Датчики и компоненты необходимы для сборки электрических схем
и отработки методов программирования микроконтроллера

Учебные задачи:
- проведение лабораторных работ по практическому применению  программирования микроконтроллеров;

Область применения: Основное образование IT класс, дополнительное образование, проектная деятельность

Рекомендуемый возраст: от 14 лет (средняя степень сложности).

Комплектация

Наименование	Количество
Стенд в сборе	1
USB кабель	1
Сервомотор SG90	1
Ультразвуковой датчик HC-SR04	1
Электромотор Т-130	2
Модуль LART_Driver	1
Модуль «Микрофонный датчик»	1
ЖК дисплей OLED 0.96 blue	1
Датчик цвета RGB TCS34725	1
Гироскоп + акселерометр GY-521 (MPU-6050)	1
Датчик атмосферного давления и температуры BMP180	1
Датчик температуры DS18B20	1
Датчик Холла DH44E	1
Аналоговый датчик температуры LM335	1
Датчик температуры и влажности DHT-11	1
Датчик влажности почвы	1
Датчик звука с цифровым и аналоговым выходами	1
Модуль датчика жестов APDS-9960	1
Модуль джойстика	1
Датчик присутствия HC-SR501	1
Модуль датчика газа MQ-2	1
Модуль сенсорной кнопки	1
Светодиод красный 5 мм	10
Светодиод желтый 5 мм	2
Светодиод зеленый 5 мм	2
Светодиод RGB	1
Резистор 0,5 Вт 360 Ом	10
Резистор 0,5 Вт 1 кОМ	4
Резистор 0,5 Вт 10 кОМ	4
Резистор 0,5 Вт 30 кОМ	4
Фоторезистор	1
Комплект проводов соединительных м-п 20см	1
Комплект проводов соединительных 6 см	1


Стенд позволяет проводить серии лабораторных и демонстрационных работ по соответствующим разделам электроники и программирова-ния микроконтроллеров.
Компоненты электрических схем устанавливаются в макетное поле и подключаются к контроллеру соответствующими соединительными проводами.
Установочные отверстия внутри макетного поля электрически соединены, как показано на рисунке ниже. Линии зеленого цвета показывают, каким образом соединены установочные отверстия.



Порядок выполнения задания.
1.Перед началом работы необходимо ознакомиться с принципиальной электрической схемой устройства, с которым будут проводиться эксперименты.
2.Подобрать необходимые компоненты и установить их в макетное поле. Соединительными проводками объединить компоненты в электрическую цепь и подключить к пинам контроллера Arduino.
3. Открыть на компьютере среду программирования Arduino IDE.
4. Подключить кабелем USB контроллер Arduino к компьютеру рабочего места.
При подключении стенда USB кабелем к компьютеру нет необходимости включать питание от батареи элементов. Стенд будет получать электрическое питание от компьютера.
5. Код программы пишется в среде Arduino IDE. После компиляции и загрузки кода в контроллер, в случае, если код написан без ошибок и схема устройства собрана правильно, устройство начинает работать.
При подключении питания стенда от электрической батареи устройство сохраняет работоспособность и при отключении USB кабеля от контроллера Arduino.
