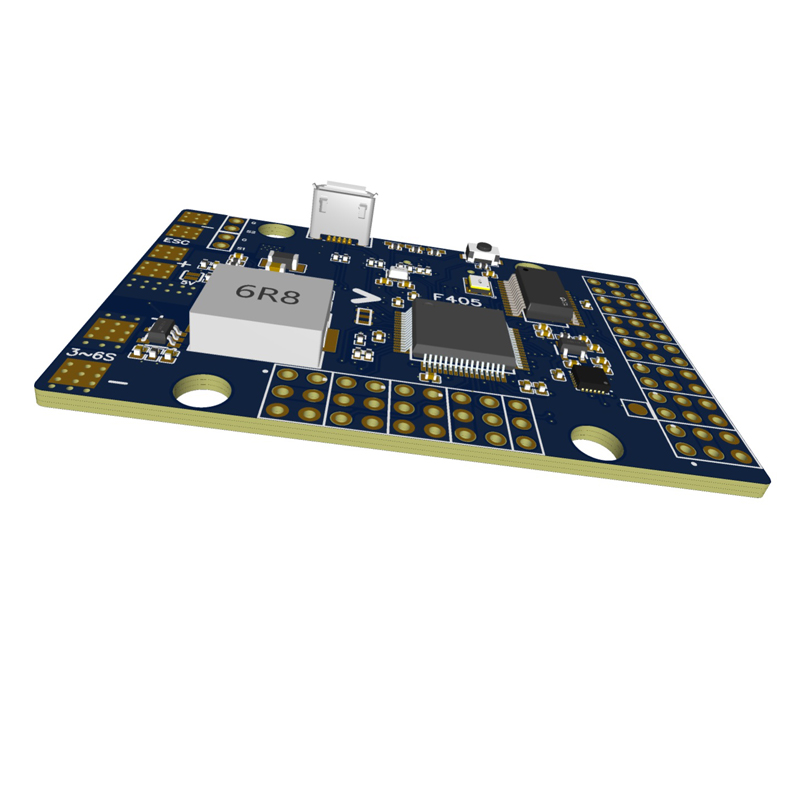

Полетный контроллер для самолета ЛАРТ
18 000 рублей
Полетный контроллер для БПЛА самолетного типа
ПодробнееОписание полетного контроллера F405 для самолета
Полетный контроллер F405 WING— это центральный элемент дрона, без которого невозможна стабильная и точная работа всей системы. Он анализирует данные по датчикам, обрабатывает команды от пилота, координирует скорость вращения моторов и обеспечивает равновесие во время полета. Если упростить — это «мозг» беспилотного аппарата, превращающего сигналы в четкие действия. Именно от качества и настройки контроллера зависит, насколько плавно будет летать дрон, как он будет реагировать на ветровые потоки, изменения нагрузки.Полетный контроллер ЛАРТ предназначен для управления полетом дрона самолетного типа и БПЛА типа летающее крыло.
Характеристики и особенности ЛАРТ F405 WING
Полетный контроллер поддерживает режим работы FPV самолета. Обеспечивает стабилизацию полета летательного аппарата, автономный полет.
Процессор STM32F405 обладает высокой производительностью, что дает возможность обрабатывать потоки информации от датчиков в реальном масштабе времени с высокой скоростью.
Чип для обеспечения режима OSD выводит данные о полете дрона на средство отображения оператора.
Характеристики
Процессор: 168MHz STM32F405Инерциальная система IMU: MPU6000 (SPI)
Барометр: BMP280 (I2C)
OSD: AT7456Ep
Blackbox: MicroSD card slot (SD/SDHC)
VCP & 6x UARTs
2x мотора, 7x сервоприводов
2x интерфейса I2C
3x LEDs для FC STATUS (Blue, Red) и 3.3V indicator(Red)
Встроенный инвертор SBUS input (UART2-RX)
PPM/UART Shared: UART2-RX
SoftSerial on TX2 pad
Beeper : поддерживается
RSSI: поддерживается
Программное обеспечение
INAV
ArduPilot
Питание:
Диапазон входных напряжений: 9~30V (3~6S LiPo)
2x ESC power pads
Сенсор тока: 104A, 3.3V ADC, Scale 317
BEC 5V:
• Предназначен для питания модулей приемника, экранного меню, камеры, зуммера, светодиодной ленты 2812, модуля GPS, определения скорости полета • Постоянный ток: 2 А, макс.3 А
BEC 9V /12V:
• Предназначен для питания видеопередатчика, камеры.
• Постоянный ток: 2 А, макс.3 А
• Опция 12 В с перемычкой
BEC Vx:
• Предназначен для питания для сервоприводов
• Напряжение регулируется, по умолчанию 5 В. Напряжение 6 В или 7,2 В устанавливается с помощью перемычки
• Постоянный ток: 5 А, макс.6 А
BEC 3.3V:
• Предназначен для модуля Baro / Compass и Spektrum RX• Линейный регулятор
• Постоянный ток: 500 мА
Подключаемые модули
- Модуль GPS- Аналоговый VTX
По умолчанию напряжение питания составляет 9 В.
Если напряжение подключаемого передатчика составляет 5 вольт, то на плате необходимо установить соответствующую перемычку
Основное преимущество аналогового VTX - это минимальная задержка сигнала. Это критически важно для полёта в FPV-режиме, когда вы управляете самолётом только через видеоинтерфейс.
- Цифровой VTX
- Аналоговая камера
Если напряжение подключаемого передатчика составляет 5 вольт, то на плате необходимо установить соответствующую перемычку
- Цифровой датчик воздушной скорости
- Аналоговый датчик воздушной скорости
- Модуль ELRS/TBS
- SBUS с инверсионной схемой, подключенные к RX2
- Два электрических мотора
- Сервомоторы
