Микродуино.

Главная » Каталог статей » Микродуино.
Микроуино

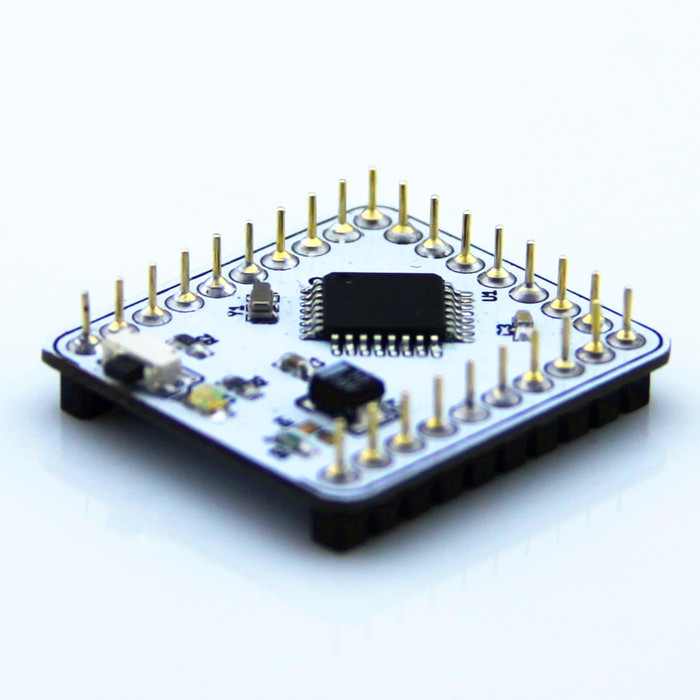

Модули представляют прямоугольные PCB размером 25 на 28 миллиметров. 27 пинов размещены по трем сторонам модуля, которые позволяют наращивать функционал конечного устройства установкой пин в пин различных шильдов.

Ардуино

Базовая часть состоит из двух модулей. Адаптер USB на микросхеме FT232 и непосредственно ядро на базе процессора ATMega328.

Microduino использует ту же среду разработки Arduino IDE, что дает возможность применять ранее написанные скетчи.

Характеристики процессорного модуля.

  • Микроконтроллер: ATmega328P/ATmega168PA
  • Рабочее напряжение: 5V/3.3V
  • Входное напряжение (пределы): 6-20В
  • Цифровые входы / выходы: 14 (из которых 6 выходы ШИМ с D3, D5, D6, D9, D10 и D11)
  • Аналоговые входные контакты: 8 (на 2 больше по сравнению с Arduino Uno)
  • Постоянный ток в линии ввода / вывода: 40 мА
  • Последовательный порт: 0 (RX) и 1 (TX). Используются для получения (RX) и передачи (TX) TTL последовательных данных.
  • Внешнее прерывание: 2 и 3. Эти выводы могут быть сконфигурированы на вызов прерывания  по переднему или заднему фронту.
  • Выводы ШИМ: 3, 5, 6, 9, 10 и 11. Обеспечивает 8-битный ШИМ.
  • SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK).
  • AREF. Опорное напряжение для аналоговых входов.
  • Флэш-память 32 Кб (ATmega328P), из которых 0,5 Кб используются загрузчиком
  • SRAM 2 Кб (ATmega328P)
  • EEPROM 1 Кб (ATmega328P)
  • Тактовая частота 16 МГц (5 В) / 8 МГц (3.3 В)
